Laserriktljus

Röd Laser

laserriktljus, linjelaser, korslaser, punktlaser

Laserriktljus; linjelasrar, punktlasrar och korslasrar lämpliga för användning i trä-, sten-, metall- och textilindustrin för exakt positionering i tillverkning och hantverk.

Förenklar arbetsflöden och arbetssteg kan anges.

Även vid tillverkning inom exempelvis plast och gummi såväl som inom medicinsk teknik används lasrarna för märkning och positionering.

Finns även med DOE (Diffractive Optical Elements).



Ladda ner vår produktbroschyr:


 5 - 30 VDC

Dessa riktlasrar används i bildbehandlingssystem för belysning eller som en positioneringslaser för justeringsuppgifter.

I synnerhet är tillvalsfunktioner som den lättjusterade fokuseringen på det optiska huvudet, modulering och lagring av driftparametrar som temperatur eller driftstimmar alla användbara funktioner i dessa lasrar.

Stenbearbetning
Stenbearbetning

 ZM12B

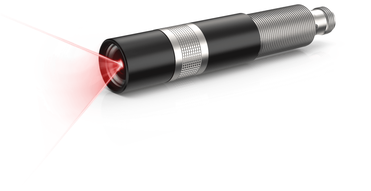

ZM12B - Den kompakta allroundern

ZM12-lasermodulerna med Ø 15 mm optikhuvud och M12-gänga är speciellt lämpliga för applikationer med begränsat utrymme, t.ex. i små sensorer eller mäthuvuden. ZM12B erbjuder en enkel fokuseringsmekanism och en uteffekt på upp till 80 mW och är helt damm- och vattensäker.

Ø 15 x 81/ 85 mm (fast/ fokuserbar)

IP 67

5 - 30 VDC



 ZM18

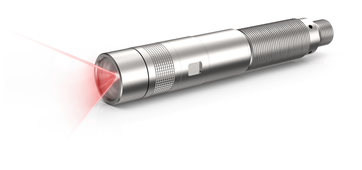

ZM18 - Den perfekta allroundern

Den röda lasermodulen ZM18 är en etablerad produktserie som används för positionering som vägledning. Med ett Ø 20 mm optikhuvud och en M18-gänga kan de röda lasrarna enkelt monteras för olika ändamål. ZM18B kan fås med fokusering och med utgångseffekt upp till 160 mW. Den är också damm- och vattenbeständig.

Ø 20 x  92/ 108 mm (fast/ fokuserbar)

IP 67

5 - 30 VDC

 ZX20



ZX20 - Den exakta lasermodulen

Med en noggrannhet på mindre än 0,2 mrad är ZX-lasern en av de mest exakta lasrarna på marknaden. Beroende på applikation och material  kan IR, röd, grön eller blå våglängder väljas. Den verktygsfria, manuella fokuseringen gör att användaren enkelt kan justera projiceringen enligt arbetsavståndet.

Ø 20 x 97/116 mm (fast/fokuserbar)

IP 67

9 - 30 VDC





 95 - 265 VAC

Dessa röda positioneringslasrar har en diameter på 40 mm.

Den integrerade och kraftiga strömförsörjningen avsedd för 90 - 265 VAC matningsspänning har en hög immunitet mot störningar. Tillsammans med det robusta höljet möjliggör det enkel hantering för positioneringsstöd med hög immunitet mot störningar.

Sågverk
Sågverk

 ZR

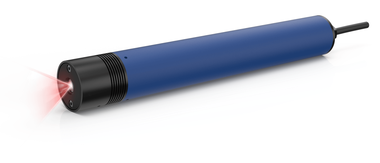

ZR - Asymmetrisk optik för maximal linje

Asymmetrisk linjeoptik för maximal linjelängd.

Optisk utgångseffekt på upp till 40 mW

Ø 40 x 201 mm

90 - 265 VAC



Denna röda positioneringslaser har en diameter på 40 mm. Dess integrerade kraftiga strömförsörjning för 90-265VAC har en hög immunitet mot störningar.

Denna linjelaser är en instegsmodell för användning i tuffa miljöer och med den asymmetriska optiken projiceras en lång linje med nästan jämn intensitet.



 ZPT-F

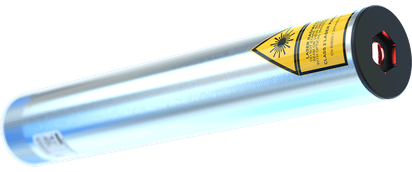

ZPT-F - Världsunik laser med Peltier-kylning

Asymmetrisk linjeoptik för maximal linjelängd.

Optisk utgångseffekt upp till 80 mW

Justerbart fokus (insex)

Aktiv temperaturkontroll

Ø 40 x 280 mm

90 - 265 VAC



Med integrerad kraftig strömförsörjning är den en av våra äldsta och mest välkända laserserie. Det är den enda lasern i sitt slag med en temperaturstabiliserad laserkälla. Tack vare integrerad fokusering kan linjeprojektionen justeras på plats för minimal linjebredd och därmed också för bästa synlighet.

Med sin design är det en högkvalitativ och servicevänlig precisionsenhet.

 ZRX



ZRX - Stor och exakt korsprojektion

Korslaser för projicering på upp till 4 x 4 m på 3 m avstånd.

Bästa synlighet (två linjelasrar i ett hus)

Optisk uteffekt på upp till 2 x 15 mW

Ø 40 x 201 mm

90 - 265 VAC



Denna robusta krysslaser kan användas i alla branscher där ett väl synligt hårkors med tunna linjer behövs. Lasermodulen innehåller två laserdioder vilket gör att ett mycket synligt hårkors kan projiceras samtidigt som linjerna är extremt fina. Den integrerade strömförsörjningen garanterar hög immunitet mot störningar.

Korslasern ZRX kan även användas i mycket tuffa miljöer.




 3 - 6 VDC

Små lasermoduler för användning främst inom trä-, textil- och metallindustrin. Bland egenskaperna utmärker sig både den kompakta storleken och det hållbara höljet.


 ZT



ZT - Laser för textilapplikationer

Laser med valfri optik: punkt, linje, kors

Optisk utgångseffekt upp till 5 mW

Justerbar ljusintensitet

Ø 14 x 69 mm

3,5 - 5,5 VDC



Lasermodulerna i ZT-serien har utvecklats speciellt för textilindustrin men används också ofta för läderskärning eller liknande applikationer. Den justerbara intensiteten gör att lasrarna kan matchas till ett brett utbud av tygfärger. Detta gör att man uppnår bästa möjliga synlighet samtidigt som man säkerställer att det är vilsamt för ögonen.

 ZD



ZD - Universell minilaser

För linje-, kors- och punktprojektion

Optisk utgångseffekt upp till 15 mW, röd

Ø 11 x 52 mm

4 - 6 VDC (alternativt 24 VDC)





ZD-lasermodulen används främst inom trä-, textil- och metallindustrin.

Dess anmärkningsvärda egenskaper inkluderar å ena sidan dess kompakta storlek och å andra sidan dess hållbara hölje. Med ZD-lasermodulens punkt-, linje- och korsprojektioner är det en universellt användbar laser även för bildbehandling.

 ZX10

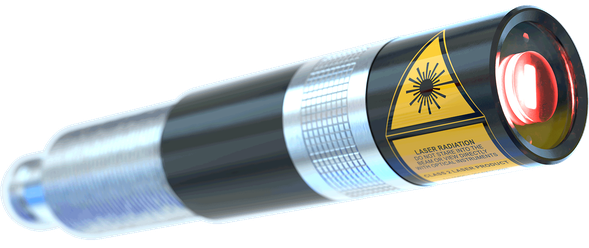

ZX10 - Kompakt högpresterare

High-End laser med endast Ø 10 mm huvud.

Med en noggrannhet på mindre än 0,8 mrad är ZX-lasern en av de mest exakta lasrarna på marknaden.

Den externa elektroniken tillåter ett flexibelt montage.

Vid behov kan även OEM-varianter erbjudas där t.ex. elektroniken kan integreras i kundens eget kretskort.

Ø 10 x 21 (33) mm

3,5- 5,5 VDC



ZX-laserserien erbjuder maximal variation och möjliggör långtgående, kundspecifika justeringar. Beroende på applikation och material som testas kan du välja mellan röda eller infraröda våglängder. Med sin industriella design och högpresterande stabilitet är ZX den idealiska komponenten för machinevision, sensorer och maskintillverkare.

Lasermodul med 10 mm diameter, 1-100 mW, röd, IR, rostfritt stålhölje, OEM-version finns också.


 ZF-peF



ZF-peF - Liten fokuserbar punktlaser

Kostnadseffektiv fokuserbar punktlasermodul

Optisk utgångseffekt upp till 5 mW, röd

Ø 11 x 52 mm

3 - 6 VDC



Denna lilla punktlaser (med en diameter på bara Ø 11 mm) är idealisk för alla positioneringsuppgifter eftersom den kan fokuseras på plats för alla avstånd. Våglängden på 635 nm (röd) är perfekt synlig på de flesta material.

Den används ofta inom trä-, sten-, textil-, metall-, däck-, betong- och livsmedelsindustrin


 Batteridrift

Dessa lastar är perfekta för alla typer av mobila enheter och enheter som inte tillåter en fast strömförsörjning av lasern. Dessutom gör det robusta metallhöljet att de är idealiska för vardagligt bruk i verkstaden, där de gör sitt jobb robust, pålitligt och exakt.

 ZAT

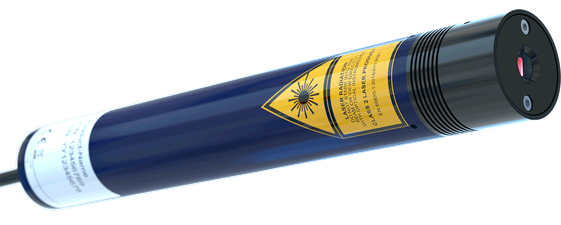

ZAT – Autonom och flexibel

En unik laser för linje, punkt eller korsprojektion. Lasermodulen är patenterad och drivs av ett 1,5 V-batteri (AA) eller 1,2 V ackumulator.

Denna lilla kabelfria och praktiska lasermodul används för positionering och vägledning.

Ersätter vår tidigare modell ZA

Ø 20 x 123 mm

Batteridrift (AA)



ZA: lasern är inbyggd i ett stabilt metallhölje och strömkällan (AA-batteri eller uppladdningsbart batteri) är placerad direkt under skruvlocket. En liten knapp i änden av höljet används för att slå på och av lasern.

ZAT är särskilt lämplig för mobil användning inom trä-, sten- och metallindustrin. ZAT kan till exempel enkelt fästas på en geringssåg, en borrmaskin eller en kakelskärare och kan verkligen användas flexibelt. ZAT finns med olika optik som linje-, punkt- eller korslaser. Vid större kvantiteter kan vi även integrera olika DOE:er (diffraktiv optik). Lasern är idealisk för alla typer av mobila enheter och enheter som inte tillåter en fast strömförsörjning av lasern. Dessutom gör det robusta metallhöljet ZAT idealisk för okänslig vardagsanvändning i verkstaden, där den gör sitt jobb robust, tillförlitligt och exakt.

 BeltAligner



BeltAligner - Laser för uppriktning av remdrift

Remjustering av drivhjul och löphjul kan göras när motorn är i viloläge med hjälp av denna linjelaser och tillhörande målmarkörer. Belt-Aligner-systemet är ett precisionsjusteringssystem som visat sig robust och lätt att använda i tusentals applikationer.

Magnetisk montering.

Ø 20 x 120 mm

Batteridrift (AA)

Remjustering
Remjustering

Exempel på optik:

 Tillbehör

Nu är den nya katalogen för våra tillbehör tillgänglig.

På totalt 40 sidor hittar du en tydligt ordnad översikt över alla våra tillbehör för bildbearbetning och positioneringslasrar. Förutom ett stort antal precisionsfästen, adaptrar, kablar och tillbehör, innehåller denna katalog också ett brett utbud av optik, tydligt visualiserad.
