Laserriktljus

Infraröd Laser

På grund av den osynliga strålningen används infraröda lasrar i applikationer inom bildbehandling och även i spektroskopi.

Ett bra sammansatt kamerasystem och lasrar är oerhört viktigt för en bra utvärdering, så vi erbjuder de mest varierande IR-laserdioderna för specifikt bruk.

Eftersom IR-lasrar används mycket specifikt, är det nödvändigt att följa de rätta tekniska skyddsåtgärder samt att bära skyddsglasögon.


 5 - 30 VDC

  Matningsspänning

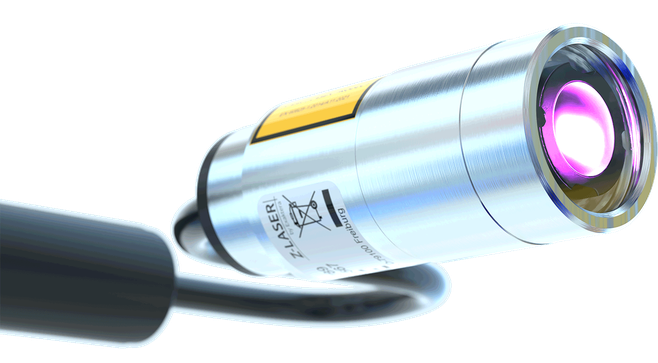

ZX10

Med en noggrannhet på mindre än 0,2 mrad är ZX-lasern en av de mest exakta lasrarna på marknaden. Beroende på applikation och material  kan IR, röd, grön eller blå våglängder väljas. Det verktygsfria, manuella fokusalternativet gör att användaren enkelt kan justera projiceringen enligt arbetsavståndet.

Ø 10 x 92/108 mm (fast/fokuserbar)

9 - 30



ZX10-M

ZX10-LD

ZX20

Med en noggrannhet på mindre än 0,2 mrad är ZX-lasern en av de mest exakta lasrarna på marknaden. Beroende på applikation och material  kan IR, röd, grön eller blå våglängder väljas. Det verktygsfria, manuella fokusalternativet gör att användaren enkelt kan justera projiceringen enligt arbetsavståndet.

Ø 20 x 97/116 mm (fast/fokuserbar)

9 - 30 VDC



ZXS10

High-End laser med laserhuvud Ø 10 mm.

Med en noggrannhet på mindre än 0,2 mrad är ZX-lasern en av de mest exakta lasrarna på marknaden.

Den externa elektroniken tillåter ett flexibelt montage.

Vid behov kan även OEM-varianter erbjudas där t.ex. elektroniken kan integreras i kundens eget kretskort.

Ø 20 x 40 mm

9 - 30 VDC



ZXS20

High-End laser med laserhuvud Ø 20 mm.

Med en noggrannhet på mindre än 0,2 mrad är ZX-lasern en av de mest exakta lasrarna på marknaden.

Den externa elektroniken tillåter ett flexibelt montage.

Vid behov kan även OEM-varianter erbjudas där t.ex. elektroniken kan integreras i kundens eget kretskort.

Ø 20 x 50/69 mm (fast/fokuserbar)

9 - 30 VDC


 ZQ1

 - Kompakt högprestandamodul

ZQ1 - Kompakt högprestandamodul

Laserserien ZQ1 har designats för de mest krävande mätapplikationerna på marknaden. Överallt där hög uteffekt, utmärkta strålegenskaper och industriell design krävs, är ZQ1-serien det rätta valet. Tack vare den verktygsfria fokuseringen kan användaren optimalt anpassa modulens arbetsavstånd till applikationskraven. I kombination med dess intelligenta övervakningsfunktioner möjliggör lasern hög effektstabilitet även i tuffa miljöer. Den integrerade aktiva peltierkylningen stöder denna funktion genom att hålla laserdioden konstant i det optimala temperaturområdet.



 Repeterbar hög produktkvalitet tack vare automatiserade

    produktionsprocesser
 Optisk uteffekt upp till 2 500 mW (450 nm)
 Standardvåglängder från 405 – 808 nm

 Manuellt fokuserbar

 Aktiv kylning integrerad

 TTL-modulering upp till 200 kHz

 Analog intensitetskontroll

 IP 67

 Certifierad enligt järnvägsstandard: DIN EN 61373:2011-04

 PC-kontroll via grafiskt användargränssnitt (GUI)





 ZQ2

 - Högpresterande lasermodul

ZQ2 - Högpresterande lasermodul

ZQ2-laserserien är designad för mätning som kräver starka, ljusa linjer med IR-våglängder. Där hög effekt och industriell design krävs är ZQ2-serien det rätta valet.

Tack vare det verktygsfria fokusalternativet kan användaren manuellt justera rätt arbetsavstånd. Lasern, tillsammans med dess intelligenta övervakningsmöjligheter, ger hög prestandastabilitet, även i tuffa miljöer. Den integrerade aktiva Peltier-kylningen stöder denna funktion och håller laserdioden vid en konstant temperatur. Tack vare sina kommunikationsgränssnitt (RS-232) kan lasern effektivt integreras i krävande bildbehandlingsapplikationer.



Elektrisk specifikation



 Driftspänning: 24V +/-20%

 Strömförbrukning <150W (beroende på produktvariant)

 Kommunikationsgränssnitt I²C, RS-232

 Kommunikationsgränssnitt, IO-portar galvaniskt isolerade



Miljöförhållanden



 Driftstemperatur -10°C till +50°C / 14°F till +122°F

    0°C till +50°C / 32°F till +122°F

 Förvaringstemperatur -40°C till +85°C / -20°C till +70°C



Avgiven värme 150W




Tillbehör

Nu är den nya katalogen för våra tillbehör tillgänglig.

På totalt 40 sidor hittar du en tydligt ordnad översikt över alla våra tillbehör för bildbearbetning och positioneringslasrar. Förutom ett stort antal precisionsfästen, adaptrar, kablar och tillbehör, innehåller denna katalog också ett brett utbud av optik, tydligt visualiserad.
