Laserprojektor

LP-HFD2

Beprövad precision

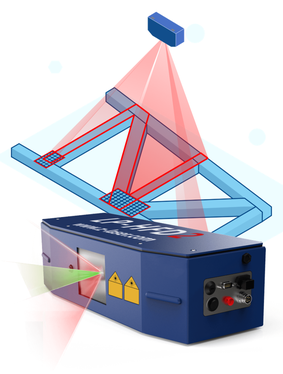

LP-HFD2 är efterträdare till vår väl beprövade och framgångsrika laserprojektor LP-HFD för projicering av CAD-ritningar i naturlig storlek.

Det är en högpresterande laserprojektor med fiberkopplad laserkälla för högsta precision.

Via den bifogade mjukvaran, LPM, är den optimerad för enkel projicering av CAD-data i 2 och 3-D.

I kombination kan fler laserprojektorer också användas som ett multi-projektionssystem.

Fiberkopplade lasrar (med röd och/ eller grön laserkälla) med en uteffekt på 7 mW garanterar laserklass 2M. Vid behov kan starkare laserkällor på upp till 28 mW erbjudas.

Standardoptiken kan fokuseras på ett avstånd av 0,5 m till 7 m och med en teleoptik är avstånd på upp till 14 m möjliga. Laserprojektorn kan även levereras med multi-color (RGB-laser).

Förutom en ny kapsling med skyddsklass IP65 har särskild vikt lagts vid temperaturstabilitet under utvecklingen. Kylalternativ som fläktslang och vattenkylning är tillgängliga för högre temperaturer.

Dataanslutningen sker normalt via Ethernet men kommunikation via Profinet eller seriell anslutning är också möjlig.

Z-Laser laserriktljus, linjelaser, korslaser, krysslaser, punktlaser, laser

 Dina fördelar

 + Material- och tidsbesparingar genom optimerat arbetsflöde

 + Högre noggrannhet och kvalitet i produktionen

 + Omedelbar visuell kvalitetskontroll

 + Ökad produktionskapacitet

 + Förkortad upplärningstid av nya medarbetare



 Applikationer

Detta är ett användarvänligt lasersystem som med fördel används vid tillverkning av bl.a.:



  Takstolar

  Betongelement

  Väggelement i trä

  Bjälklag

  Trappor

  Stålkonstruktioner

  Husvagnar

  Snickerier

  Fordonstillverkning

  Limträbalkar

  Kablage

  Komposit m.m.


 Egenskaper

 Snabb och stabil projektion med hög repetition (50 Hz)
 Optimerad för 2/3 D-objekt
 Hög projektionsnoggrannhet
 Stor optisk vinkel (80 ° x 80 °) möjliggör större arbetsytor
 Extern luftkylning som tillval
 Multiprojektionssystem för stora och komplexa projektioner
 Datakommunikation via Ethernet men även PROFINET eller Seriellt


 Tekniska data
 Vikt:  7 300 g
 Mått:  500 x 200 x 141 mm
 Uteffekt:  7 mW (14 mW, 28 mW)
 Våglängd:  520 nm, 638 nm
 Projektion:  2D, 3D, CAD
 Öppningsvinkel:  60° x 60°, 80° x 80°
 Applikationer:  Positionering, OEM
 Teknik:  Fiberkopplad laser
 Matningsspänning:  24 VDC
 Laserklass:  2M (3R)
 Skyddsklass:  IP65
 Projektionsyta

Projektionsytans storlek är beroende av avståndet från laserprojektorn till det belysta materialets yta.

I tabellen anges värden för en enskild projektor. Flera projektorer kan samverka för att täcka större ytor.

 Avstånd Yta 76 °  Yta 60 °
 1 000  1 562 x 1 562 1 155 x 1 155
 2 000 3 125 x 3 125 2 309 x 2 309
 3 000 4 687 x 4 687 3 464 x 3 464
 4 000 6 250 x 6 250 4 619 x 4 619
 5 000 7 812 x 7 812 5 774 x 5 774
 6 000 9 375 x 9 375 6 928 x 6 928
 7 000 10 938 x 10 938 8 083 x 8 038
 8 000 12 500 x 12 500 9 238 x 9 238
 9 000 14 063 x 14 063 10 393 x 10 393

Mått i mm

Kontakta oss gärna för mer information!
