Laserprojektor

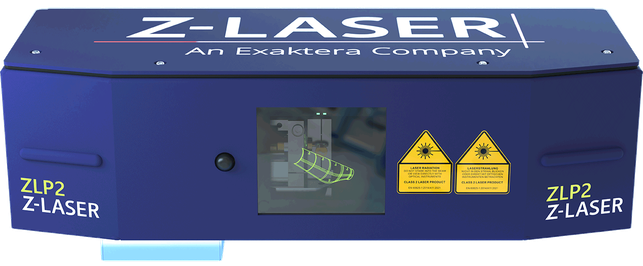

ZLP2

Beprövad, kraftfull laserprojektor med Z-FIBER-källa

Med ZLP2 har prestandafunktionerna i ZLP-familjen konsekvent förbättrats. Till exempel har laserprojektorn en oöverträffad strålkvalitet tack vare användningen av fiberkopplade laserkällor. Med en noggrannhet på 0,25 mm/m arbetsavstånd är laserprojektorn förutbestämd för klassiska industrier som trä- och stenbearbetning samt för tvärbranschapplikationer med kompositmaterial.



För större arbetsytor erbjuder vi en specialiserad syskonprodukt – ZLP2-HighPower. Denna modell är perfekt lämpad för produktionshallar med högt i tak och utmanande ljusförhållanden, såsom de som finns vid tillverkning av prefabricerade betongdelar och rotorblad för vindkraftverk.



ZLP2 kan styras av den intuitiva ZLP-Suite-programvaran med ett grafiskt användargränssnitt. Likaså kan ZLP2 bäddas in i befintliga kundapplikationer via det integrerade applikationsprogrammeringsgränssnittet (API).



ZLP-Suite kan anpassas och utökas med ytterligare programmoduler. Dessutom kan ZLP2 nu styras direkt via en TCP/IP-kompatibel PLC.

Z-Laser laserriktljus, linjelaser, korslaser, krysslaser, punktlaser, laser

 Tekniska Data


 Vikt:  6 600 g
 Mått:  500 x 200 x 141 mm
 Uteffekt:  5 mW (14 mW)
 Våglängd:  520 nm, 638 nm
 Projektion:  2D, 3D, CAD
 Öppningsvinkel:  Max. 80° x 80°
 Applikationer:  Positionering, OEM
 Teknik:  Fiberkopplad laser
 Matningsspänning:  24 VDC
 Laserklass:  2M (3R)
 Skyddsklass:  IP65

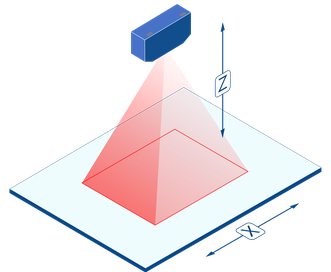

 Projektionsyta


Projektionsytans storlek är beroende av avståndet från laserprojektorn till det belysta materialets yta.

I tabellen anges värden för en enskild projektor.



Flera projektorer kan samverka för att täcka större ytor.

 Avstånd Yta 76 °  (rekommenderad)
 1 000  1 562 x 1 562
 2 000 3 125 x 3 125
 3 000 4 687 x 4 687
 4 000 6 250 x 6 250
 5 000 7 812 x 7 812
 6 000 9 375 x 9 375
 7 000 10 938 x 10 938
 8 000 12 500 x 12 500
 9 000 14 063 x 14 063

Mått i mm

Kontakta oss gärna för mer information!
