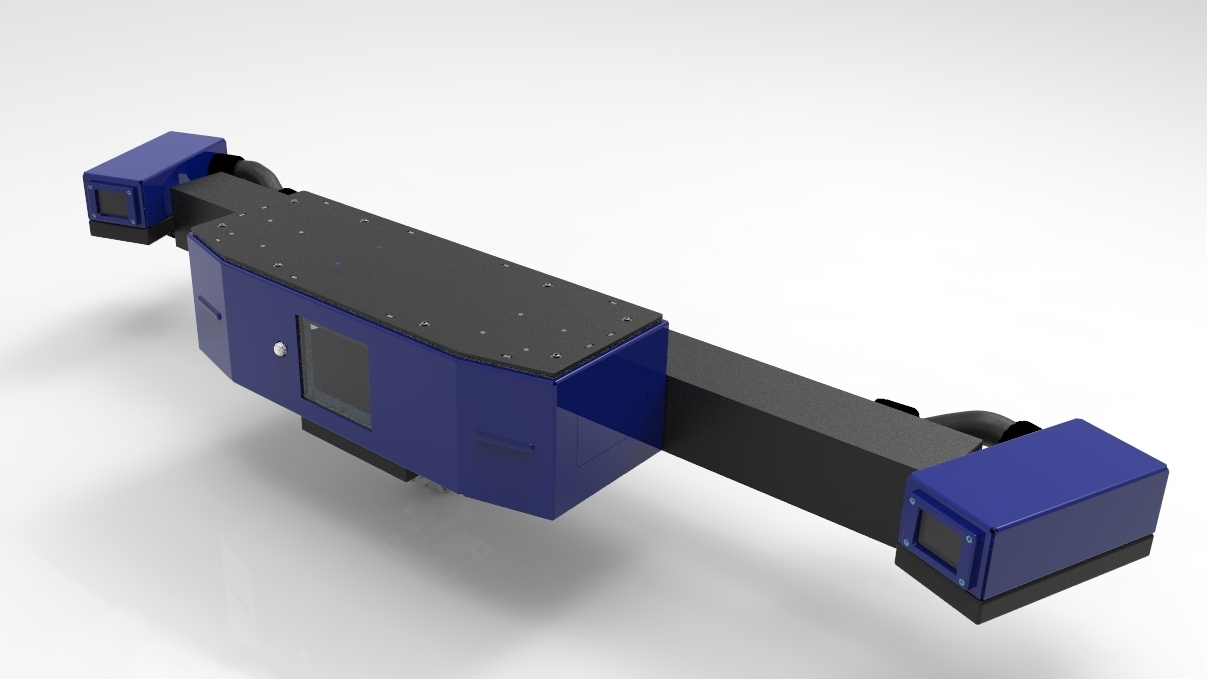

Z3D-Control är ett laserprojektionssystem i kombination med en stereokamera och ett omfattande mjukvarupaket. Tillsammans initierar de monteringsprocesser och utför inspektionsuppgifter i manuella arbetsprocesser. Baserat på den slutliga CAD-modellen erhålls installationsinformation som 3D-vyer, projektionsdata, information och inspektionsuppgifter för den manuella arbetsprocessen. Denna papperslösa och ritningsfria lösning minimerar designansträngningen och kopplar tekniken direkt till produktionen.

Under montering och uppställningsprocesser av medel till stora föremål uppnås en enastående effektivitetsökning och kostnadsminskning.

 Z3D-Control


  • Tid och materialbesparingar genom optimerat arbetsflöde
  • Högre tillverkningsnoggrannhet och kvalitet
  • Omedelbar visuell kvalitetskontroll
  • Ökning av produktionskapacitet

3D Laser

Projection CAD-data

  3D mätning och kontroll

Montage

assistans system



Effektiv

process (pappersfri)



Länkar ihop

konstruktion

och

 produktion



Mål-prestanda jämförelse



Mäter noll-

 punkts offset



IP65 industri

design


Tekniska data
Vikt: 19 000 g
Uteffekt: 7 mW
Våglängd: 450, 520, 640 nm
Projektion: 2D, CAD
Öppningsvinkel: 60 ° x 60 °
Applikationer: Montering, machine vision, montering och inställning, positionering
Teknologi: Fiberkopplad laser
Matningsspänning: 90 - 265 VAC
Laserklass: 2M
Kapslingsklass: IP65
